Ορισμός και βασικές έννοιες των ρουλεμάν UCF

Τα ρουλεμάν UCF είναι ένα τυποποιημένο σύστημα ονομασίας για ένθετα ρουλεμάν με περιβλήματα. Το όνομα υποδηλώνει σαφή δομικά χαρακτηριστικά: "UC" σημαίνει "εισαγωγή ρουλεμάν με βίδες ρύθμισης" και "F" αναφέρεται σε "τετράγωνο περίβλημα". Αυτή η μονάδα ρουλεμάν ενσωματώνει το ρουλεμάν κύλισης και το περίβλημα σε μία μονάδα και είναι ένα αρθρωτό εξάρτημα που είναι έτοιμο για εγκατάσταση.

------Από τη σκοπιά των διεθνών προτύπων, η UCF ανήκει στο σύστημα κωδικών προϊόντων των ιαπωνικών εταιρειών ρουλεμάν όπως η NTN και η NSK. Στο κινεζικό πρότυπο JB/T 6640-2007, αντιστοιχεί στον κωδικό "UCFU", ο οποίος αναφέρεται συγκεκριμένα στη δομή τύπου βίδας σετ τετράγωνης έδρας.

Σχεδιασμός πυρήνα ρουλεμάν UCF:

Η εξωτερική επιφάνεια του εξωτερικού δακτυλίου είναι σφαιρική, η οποία ταιριάζει με τη σφαιρική εσωτερική οπή του καθίσματος του ρουλεμάν. Αυτή η δομή δίνει στο ρουλεμάν μια συγκεκριμένη ικανότητα αυτο-ευθυγράμμισης (συνήθως επιτρέπει μέγιστη απόκλιση άξονα 2,5 μοιρών ), η οποία μπορεί να αντισταθμίσει αποτελεσματικά τις αποκλίσεις που προκαλούνται από την κάμψη του άξονα ή την κακή ευθυγράμμιση της εγκατάστασης. Το ρουλεμάν είναι προ-γεμισμένο με γράσο και είναι εξοπλισμένο με δομή διπλής στεγανοποίησης όταν βγαίνει από το εργοστάσιο. Έχει τα χαρακτηριστικά της μακροπρόθεσμης σταθερής λειτουργίας σε σκληρά περιβάλλοντα όπως η σκόνη και η υγρασία, γεγονός που απλοποιεί σημαντικά τη διαδικασία εγκατάστασης και συντήρησης επί τόπου-.

Κοινά υλικά και χαρακτηριστικά των ρουλεμάν UCF

Η επιλογή υλικού των ρουλεμάν UCF επηρεάζει άμεσα την απόδοσή τους και τα ισχύοντα σενάρια. Περιλαμβάνουν κυρίως τρεις τύπους υλικών: σώμα ρουλεμάν, σώμα καθίσματος και εξαρτήματα στεγανοποίησης.

Τι είναι το υλικό του αμαξώματος Bearing;

Το κύριο ρεύμα χρησιμοποιεί χάλυβα υψηλής περιεκτικότητας σε χρώμιο GCr15 (πλήρως σκληρυμένο τύπο), ο οποίος παρέχει εξαιρετική αντοχή στη φθορά και αντοχή στην κόπωση. σε διαβρωτικά περιβάλλοντα, ο ανοξείδωτος χάλυβας ρουλεμάν AISI440 (9Cr18) χρησιμοποιείται για να ληφθούν υπόψη τόσο η πρόληψη της σκουριάς όσο και οι μηχανικές ιδιότητες. Ειδικές εφαρμογές, όπως τα μηχανήματα τροφίμων, χρησιμοποιούν ακόμη και επινικελωμένο ορείχαλκο- ή χρωμιωμένο χάλυβα για την κάλυψη των απαιτήσεων υγιεινής και αντοχής στη χημική διάβρωση.

Τι είναι το υλικό του καθίσματος;

Το τετράγωνο κάθισμα (τύπου F) είναι κυρίως κατασκευασμένο από χυτοσίδηρο (όπως ο γκρίζος χυτοσίδηρος), ο οποίος έχει χαρακτηριστικά υψηλής ακαμψίας και μείωσης κραδασμών και είναι κατάλληλος για βαριά-βιομηχανικά περιβάλλοντα. για ελαφριά ή ανθεκτικά στη διάβρωση σενάρια, χρησιμοποιείται ενισχυμένο πολυπροπυλένιο (PP + ίνες γυαλιού) και η επιφάνεια καλύπτεται με ανοξείδωτο χάλυβα AISI 304. Αυτός ο τύπος σχεδίασης είναι κοινός στην επεξεργασία τροφίμων και στον φαρμακευτικό εξοπλισμό.

Ποιο είναι το υλικό των βοηθητικών εξαρτημάτων;

Ο δακτύλιος στεγανοποίησης είναι συνήθως κατασκευασμένος από καουτσούκ νιτριλίου NBR, το οποίο εξισορροπεί την αντοχή στη φθορά και την ελαστικότητα. το κλουβί είναι κατασκευασμένο από σφραγίδες από ανθρακούχο χάλυβα F1. το έκκεντρο χιτώνιο και η επάνω βίδα είναι κατασκευασμένα από επιφανειακά-σκληρυμένο χρώμιο.

Ανάλυση δομικής σχεδίασης ρουλεμάν UCF

Η μονάδα ρουλεμάν UCF είναι ένας συνδυασμός ακριβείας ενός εξωτερικού σφαιρικού ρουλεμάν και ενός τετράγωνου καθίσματος. Ο δομικός σχεδιασμός του περιλαμβάνει τα ακόλουθα βασικά χαρακτηριστικά:

Μηχανισμός σύσφιξης

Τα ρουλεμάν UC διαθέτουν βίδες στη φλάντζα του εσωτερικού δακτυλίου, οι οποίες μπορούν να κλειδωθούν απευθείας στον οπτικό άξονα χωρίς να απαιτείται τοποθέτηση στον ώμο. Αυτή η δομή είναι πιο βολική για ρύθμιση αξονικής θέσης από τον τύπο UK (κωνική οπή) και τον τύπο UEL (έκκεντρο χιτώνιο). Όταν σφίγγετε τις βίδες, σημειώστε: το αξονικό φορτίο δεν πρέπει να υπερβαίνει το 20% του ονομαστικού δυναμικού φορτίου για να αποφευχθεί η χαλάρωση λόγω υπερφόρτωσης.

Σύστημα στεγανοποίησης

Χρησιμοποιεί στεγανοποιήσεις διπλής όψης-επαφής (συνήθως ατσάλινο πλαίσιο + ελαστικά στεγανοποιητικά χείλη) και γεμίζεται με γράσο με βάση το λίθιο- μακράς διάρκειας-. Η δομή στεγανοποίησης μπορεί να αποτρέψει αποτελεσματικά την εισβολή σκόνης και υδρατμών και να επιτύχει λίπανση δια βίου (υπό μέτριες συνθήκες εργασίας).

Σχεδιασμός εγκατάστασης καθίσματος

Το κάτω μέρος του τετράγωνου καθίσματος είναι επεξεργασμένο με τέσσερις οπές στερέωσης, οι οποίες στερεώνονται στη βάση του εξοπλισμού με μπουλόνια. Η απόσταση των οπών είναι τυποποιημένη (όπως 70×70 mm για το UCF205) για να διασφαλιστεί η εναλλαξιμότητα. Το boss design (όπως τύπου UCFS) είναι βολικό για εγκατάσταση σε στενούς χώρους.

Βασικά χαρακτηριστικά και τεχνικά πλεονεκτήματα των ρουλεμάν UCF

Τα ρουλεμάν UCF παρουσιάζουν πολλά εξαιρετικά χαρακτηριστικά σε βιομηχανικές εφαρμογές:

1. Ικανότητα αυτο-ευθυγράμμισης και αντι-εκκεντρικής φόρτωσης

Ο συνδυασμός της σφαιρικής εξωτερικής διαμέτρου και της σφαιρικής υποδοχής παρέχει εύρος κεντραρίσματος ±1 μοίρες -2,5 μοίρες για την αντιστάθμιση των σφαλμάτων κάμψης ή κεντραρίσματος άξονα, ιδιαίτερα κατάλληλο για συστήματα μακριών αξόνων (όπως μεταφορείς)

2. Υψηλή προστασία και χαμηλή συντήρηση

Ο σχεδιασμός διπλής σφράγισης (συχνά με κάλυμμα σκόνης) κάνει το επίπεδο προστασίας να φτάνει το IP55 ή μεγαλύτερο. Ο εργοστασιακός προ-λιπανμένος σχεδιασμός εξαλείφει τη διαδικασία καθαρισμού και αρχικής λίπανσης, μειώνοντας το κόστος συντήρησης.

3. Φορτίο-ρουλεμάν και αντοχή

Λαμβάνοντας ως παράδειγμα το UCF212-J7, το βασικό του ονομαστικό δυναμικό φορτίο είναι έως 52.000 N, το όριο φορτίου κόπωσης είναι 1.530 N και το εύρος θερμοκρασίας λειτουργίας είναι -20 βαθμοί ~ 120 μοίρες, το οποίο είναι κατάλληλο για βαρύ φορτίο και περιβάλλον διακυμάνσεων θερμοκρασίας. Το σώμα από γκρι χυτοσίδηρο βελτιώνει περαιτέρω την ακαμψία και τα χαρακτηριστικά απόσβεσης του συστήματος

4. Ευκολία εγκατάστασης

Η ενσωματωμένη δομή εξαλείφει την ανάγκη για ρύθμιση κεντραρίσματος μεταξύ του ρουλεμάν και του καθίσματος και το τετράγωνο κάθισμα μπορεί να στερεωθεί απευθείας με μπουλόνια, μειώνοντας τον χρόνο συναρμολόγησης του εξοπλισμού περισσότερο από 40%. Η εγκατάσταση ενός τυπικού μοντέλου όπως το UCF211 απαιτεί μόνο σφίξιμο της επάνω βίδας και των μπουλονιών βάσης.

Κύριοι τομείς εφαρμογής των ρουλεμάν UCF

Λόγω της στιβαρότητάς τους και της περιβαλλοντικής προσαρμοστικότητας, τα ρουλεμάν UCF χρησιμοποιούνται ευρέως στους ακόλουθους τομείς:

Βαριά Βιομηχανία και Συστήματα Μεταφοράς

Αντέχετε βαριά φορτία σε μηχανήματα εξόρυξης και κυλίνδρους μεταφορέων χαλυβουργείου. Τυπικά μοντέλα όπως τα ρουλεμάν καθισμάτων από χυτοσίδηρο UCF212-J7 χρησιμοποιούνται σε συστήματα μεταφοράς γραμμής παραγωγής

Προστασία περιβάλλοντος και δημόσιες εγκαταστάσεις

Τα ρουλεμάν UCF213 χρησιμοποιούνται ειδικά για αεριστές και άξονες αντλιών σε εξοπλισμό επεξεργασίας λυμάτων. Η αντοχή τους στη διάβρωση και οι ιδιότητες στεγανοποίησης αντέχουν σε περιβάλλοντα λυμάτων.

Κατασκευή δομικών υλικών και γυαλιού

Οι κύλινδροι και οι μεταφορείς της γραμμής παραγωγής μονωτικού γυαλιού χρησιμοποιούν ρουλεμάν μεγάλου μεγέθους- (εσωτερική διάμετρος 75 mm) όπως το UCF215, το οποίο μπορεί να αντέξει τις υψηλές θερμοκρασίες και τη σκόνη.

Γεωργικά και κατασκευαστικά μηχανήματα

Η σειρά UCF200 χρησιμοποιείται ευρέως στο σύστημα μετάδοσης τρακτέρ και θεριζοαλωνιστικών μηχανών. Ο σχεδιασμός του με προστασία από τη σκόνη-είναι κατάλληλος για περιβάλλοντα με σκόνη.

Βιομηχανία τροφίμων και φαρμακευτικών προϊόντων

Η σειρά UCF/CXA με σώμα PP και κάλυμμα από ανοξείδωτο χάλυβα πληροί τα πρότυπα υγιεινής του FDA και χρησιμοποιείται σε γραμμές πλήρωσης, μηχανές διαλογής κ.λπ. Μπορεί να αντέξει τη διάβρωση των αντιβακτηριακών απορρυπαντικών.

Διάσταση ρουλεμάν uCF

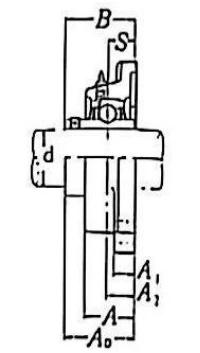

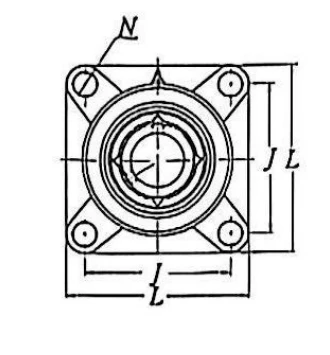

Σειρά UCF productcate-330-355 productcate-200-353

Μονάδα Αρ.	Διαστάσεις (mm, ίντσες)										Βάρος (kg)
Μονάδα Αρ.	d	L	J	ΑΖ	A1	A	A0	N	S	B	Βάρος (kg)
UCF201	12 mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF202	15 χιλιοστά	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF203	17 χιλιοστά	85	64	15	12	25,5	33.3	12	12.7	31	0.60
UCF204	20 mm	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF204-12	3/4 ίντσες	85	64	15	12	25.5	33.3	12	12.7	31	0.60
UCF205	25 mm	95	70	16	14	27	35.8	12	14.3	34.1	0.80
UCF205-16	3/4 ίντσες	95	70	16	14	27	3S.8	12	14.3	34.1	0.80
UCF206	30 χλστ	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF206-18	1-1/8 ίντσες	108	83	18	14	31	40.2	12	15.9	38.1	1.05
UCF207	35 mm	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF207-20	1-1/4 ίντσες	117	92	19	16	34	44.4	14	17.5	42.9	1.45
UCF208	40 χλστ	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF208-24	1-1/2 ίντσες	130	102	21	16	36	51.2	16	19	49.2	1.84
UCF209	45 χιλιοστά	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF209-28	1-3/4 ίντσες	137	105	22	18	38	52.2	16	19	49.2	2.15
UCF210	50 χλστ	143	111	22	18	40	54.6	16	19	51.6	2.45
UCF210-30	1-7/8 ίντσες	143	111	22	18	40	54.6	16	19	S1.6	2.45
UCF211	55 mm	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF211-32	2 σε	162	130	25	20	43	58.4	19	22.2	55.6	3.10
UCF212	60 χιλιοστά	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF212-36	2-1/4 ίντσες	175	143	29	20	48	68.7	19	25.4	65.1	4.15
UCF213	65 χιλιοστά	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF213-40	2-1/2 ίντσες	187	149	30	22	50	69.7	19	25.4	65.1	5.00
UCF214	70 χλστ	193	152	31	22	54	75.4	19	30.2	74.6	5.60
UCF214-44	2-3/4 ίντσες	193	152	31	22	54	75.4	19	30,2	74.6	5.60
UCF215	75 χλστ	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF215-48	3 ιντσών	200	159	34	22	56	78.5	19	33.3	77.8	6.90
UCF216	80 χλστ	208	165	34	22	58	83.3	23	33.3	82.6	7.50
UCF217	85 mm	220	175	36	24	63	87.6	23	34.1	85.7	9.60
UCF216	90 χλστ	235	137	40	24	68	96.3	23	39.7	96	12.10
